步进驱动器斩波恒流功率驱动

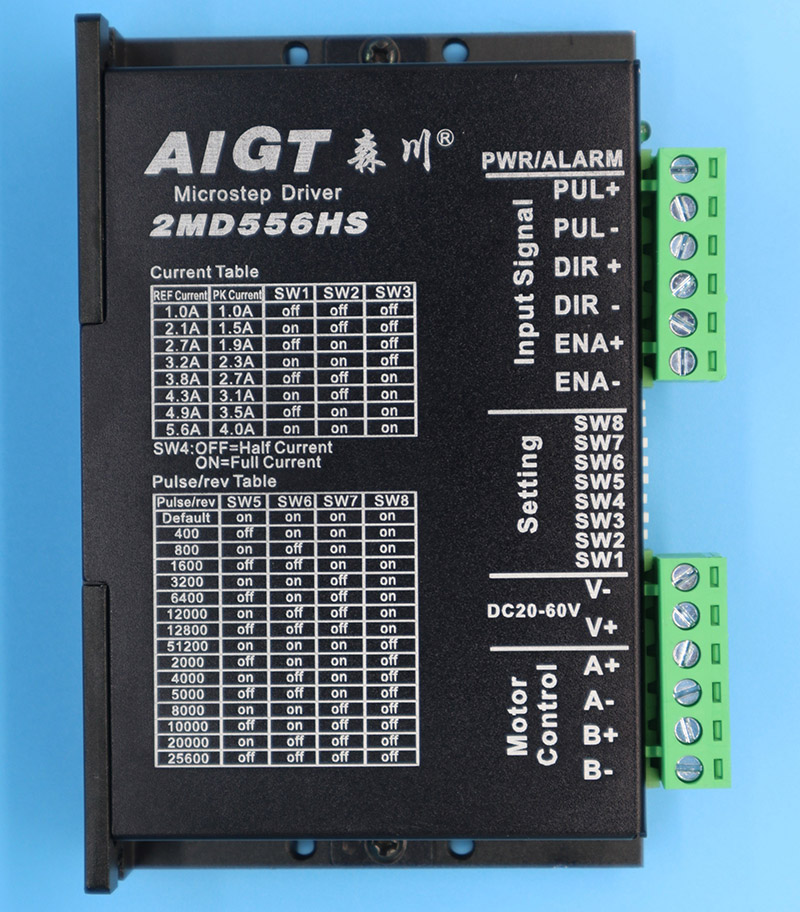

步进电机驱动器：恒流驱动的设计思想是，设法使导通相绕组的电流不论在锁定、低频、高频工作时均保持固定数值。

  恒转矩输出特性。这是使用较多、效果较好的一种功率接口。当电流不大时，VT1和VT2同时受控于走步脉冲，当电流超过恒流给定的数值，VT2被封锁，电源U被切除。由于电机绕组具有较大电感，此时靠二极管VD续流，维持绕组电流，电机靠消耗电感中的磁场能量产生出力。此时电流将按指数曲线衰减，同样电流采样值将减小。当电流小于恒流给定的数值，VT2导通，电源再次接通。如此反复，电机绕组电流就稳定在由给定电平所决定的数值上，形成小小的锯齿波。
  斩波恒流功率驱动接口也有两个输入控制信号，其中u1是数字脉冲，u2是模拟信号。这种功率接口的特点是：高频响应大大提高，接近恒转矩输出特性，共振现象消除，但线路较复杂。相应的集成功率模块可供采用。
